الذراع الآلية تغذية متعرجة CCD الكشف عن مقاومة لحام لوحة التأرجح خط الإنتاج التلقائي

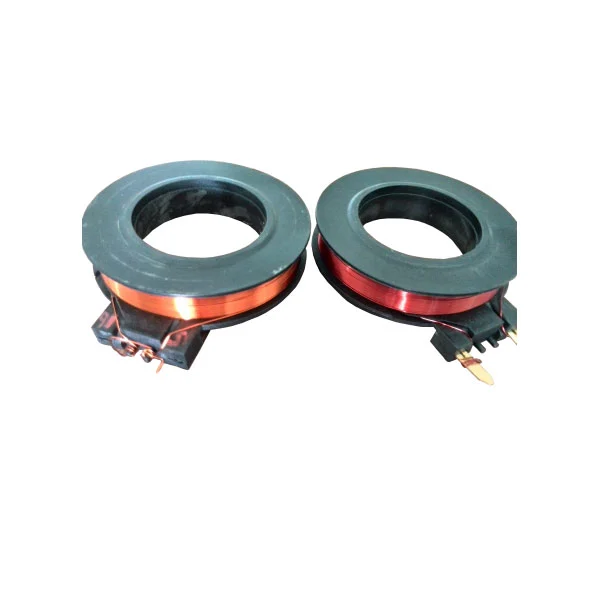

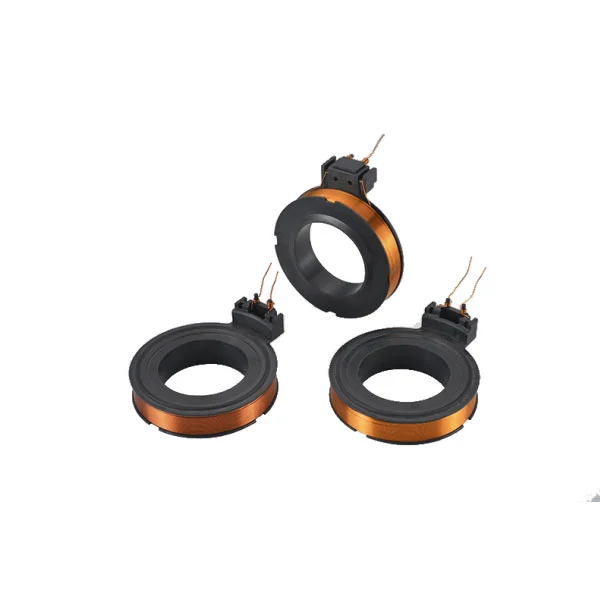

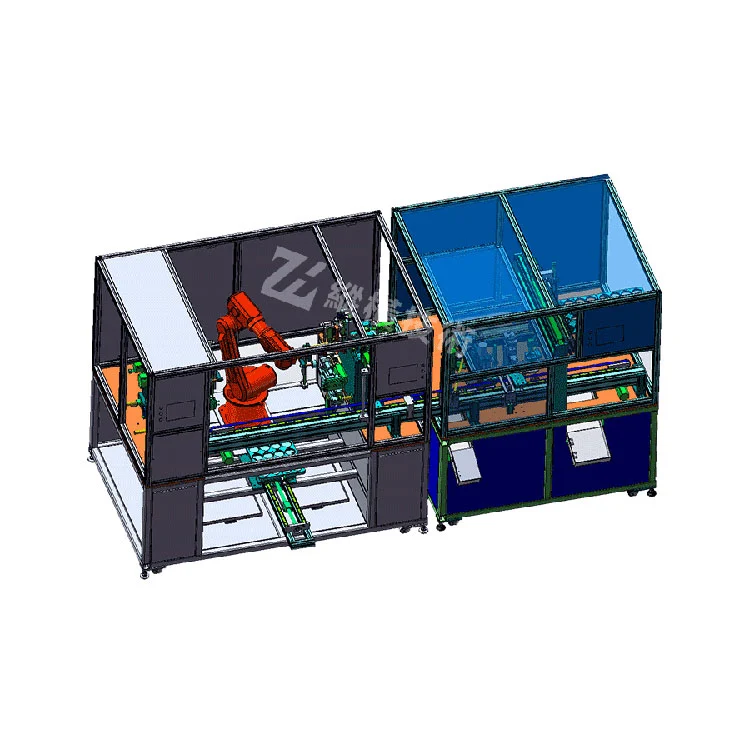

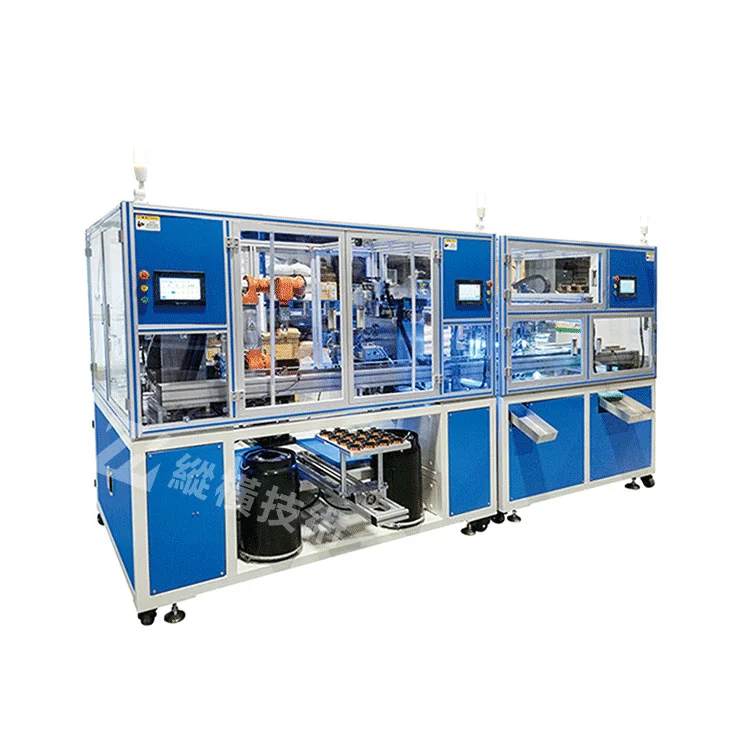

The robotic arm feeding winding CCD detection resistance welding test swing plate automatic production line adopts the automatic winding, welding and detection assembly line operation mode. يقوم ذراع النقل تلقائيًا بتثبيت الهيكل العظمي ويضعه في آلة اللف لللف. بعد الانتهاء من اللف ، يتم لحام الأسلاك الموسمية تلقائيًا إلى المكون الإضافي باستخدام لحام المقاومة ؛ بعد اللحام ، يتم إجراء التسطيح CCD واكتشاف قيمة المقاومة.

1. عملية لف الجهاز المزدوج.

2. يمكن تحقيق اللف الطرفي ، ويمكن أن يكون اللف الطرفي رأسياً وأفقياً.

3. اللف مسطح ، وليس هناك تقاطع أو تراكم لف.

4. الكشف عن التسطيح التلقائي CCD (الكشف والحكم وفقًا للعينات) ، تتدفق الأجزاء المؤهلة إلى العملية التالية لإعادة الفحص اليدوي (تتم إضافة محطة إعادة فحص اليدوي للإنتاج المبكر أو مراقبة الجودة الخاصة) ، ويتم وضع الأجزاء غير المؤهلة تلقائيًا في صندوق المنتج المعيب.

5. يمكن تغيير مجموعة متنوعة متعرج بسرعة ، والمشابك السريعة من المنتجات المختلفة قابلة للتبديل.

6. طريقة معالجة رأس الأسلاك: أ. سحب أو قطع مع مقص هوائي. ب. يقع سلك النفايات في فتحة سلك النفايات.

7. برمجة شاشة لمس LCD 7 بوصة ، وتوفير نظام التدريس البصري التفاعلي بين الإنسان والحاسوب ، وتحقيق تأثير برمجة WYSIWYG.

8. الكشف عن التسطيح التلقائي CCD (الكشف والحكم وفقًا للعينات) ، تتدفق الأجزاء المؤهلة إلى العملية التالية لإعادة التفتيش اليدوي (تتم إضافة محطة إعادة فحص اليدوي للإنتاج المبكر أو مراقبة الجودة الخاصة) ، ويتم وضع الأجزاء غير المؤهلة تلقائيًا في المربع المعيب.

9. يتم قفل الصندوق المعيب بقفل لمنع المشغلين من أخذ منتجات معيبة من الصندوق المعيب للاستخدام المستمر.

10. يحتوي برنامج التحكم في اللحام المقاومة على عدد لحام رأس القطب (الذي تم تحديده بواسطة العملية) ، ويحدد تحذيرًا لطحن (أو استبدال) القطب بعد عدد معين من اللحام.

11. أثناء عملية اللحام المقاومة ، لن يكون هناك لحام انفجار ، ولحام تسرب وغيرها من الظواهر.

12. الكشف عن قيمة المقاومة التلقائية ، يتم تفريغ الأجزاء المؤهلة وتخزينها ، ويتم وضع الأجزاء غير المؤهلة في المربع المعيب.

13. الأبعاد المغزل و X و Y و Z تستخدم جميع الأبعاد AC المؤازرة ، وسرعة التشغيل وسرعة تحديد المواقع لكل محور سريع ودقيق.

14. تم تجهيز منطقة التحكم بأزرار إيقاف التشغيل والطوارئ ، والتي من السهل تشغيلها وسهلة الاستخدام.
